Kurzstufenbohrer PREMUS, HSS 90° mittel
Abb.ä.
Artikel-Nr.: 104420 M10
Artikel-Nr.: 1005522
52,55 €
36,79 €
zzgl. MwSt. / pro Stück
Sie sparen:
15,76 €
(30%)
Produktbeschreibung
Ausführung:
- Anschliff nach DIN 1412 Form A
- Ausspitzung ab 3,40 mm
- blank
Verwendung:
Für CNC- und NC-Maschinen. Senkung mittel, zum rationellen Herstellen von Durchgangsbohrungen nach DIN EN 20273 und Schraubenkopfsenkungen 90°. Form A und B nach DIN 74, Teil 1, für Schrauben nach DIN 7991.
- Anschliff nach DIN 1412 Form A
- Ausspitzung ab 3,40 mm
- blank
Verwendung:
Für CNC- und NC-Maschinen. Senkung mittel, zum rationellen Herstellen von Durchgangsbohrungen nach DIN EN 20273 und Schraubenkopfsenkungen 90°. Form A und B nach DIN 74, Teil 1, für Schrauben nach DIN 7991.
Technische Daten
| Precitool-Art.Nr.: | 1005522 |
| Materialeignung: | Guss, Stahl |
| Aufnahme maschinenseitig : | Zylinderschaft |
| Kupplungsgröße maschinenseitig [DCON]: | 21,5 |
| Durchmesser (mm) [DC]: | 11 |
| Spannutenlänge (mm) [LCF]: | 70 |
| Gesamtlänge (mm) [OAL]: | 141 |
| Werkzeugdurchmesser: | 11 |
| Innenkühlung: | Ohne |
| Aufnahmeform, maschinenseitig: | Zylinderschaft |
| Beschichtung [H5/COATN]: | unbeschichtet |
| Bohrertyp: | Typ N |
| DIN-Norm: | Werksnorm |
| Kühlmittel-Austritt [H22/CXSC]: | nein |
| Material: | HSS |
| Senkwinkel: | 90 |
| Spitzenwinkel: | 119 |
| Zolltarifnummer: | 82075060 |

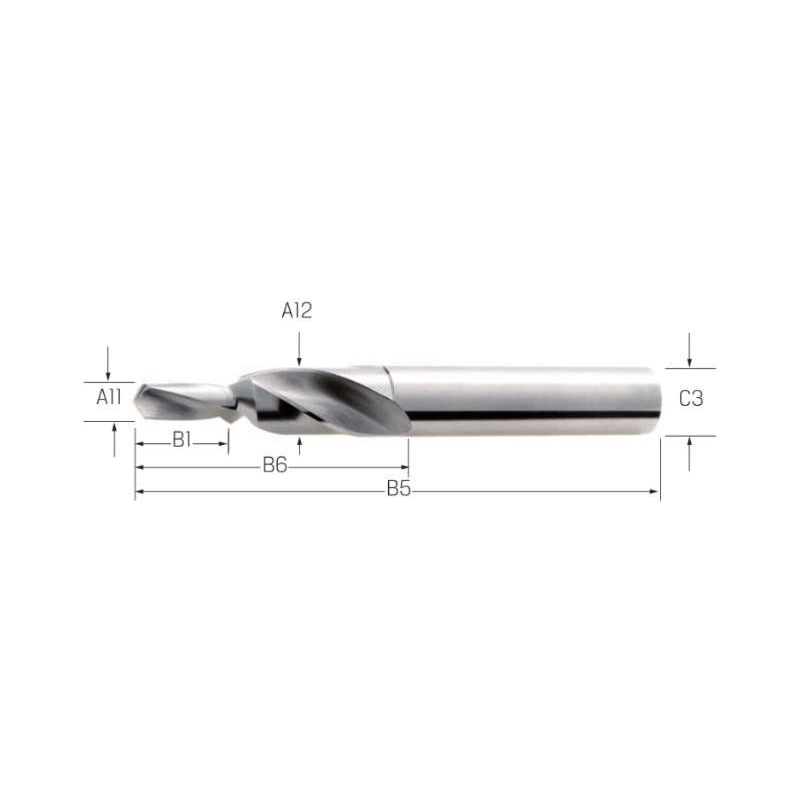

| [A11] Schneidendurchmesser, min_ mm: | 11.00 |
| [A12] Schneidendurchmesser, max_ mm: | 21.5 |
| [B1] Stufenlänge, erste Stufe: | 23.00 |
| [B3/B4/B5] Gesamtlänge mm: | 141 |
| [B6] Spannutenlänge mm: | 70 |
| [C3] Aufnahmedurchmesser, maschinenseitig mm: | 21.5 |
| f mm/U: | 0,100-0,160 |
| für Gewinde: | M10 |
